Thread and ports standard

Thread and ports standard : เกลียวและพอร์ตที่ใช้กันอย่างแพร่หลายทั่วโลก

เกลียวและพอร์ตที่ใช้กันอย่างแพร่หลายทั่วโลก มีดังนี้

• National Pipe Tapered

• British Standard Pipe

• German DIN Connections

• SAE J514 37

National Pipe Tapered หรือ NPT เป็นแบบที่นิยมกันมากสำหรับงานท่อน้ำและก๊าซ เมื่อขันเกลียวจนแน่นสุดแล้ว จะมีช่องว่างที่ปลายสุดของยอดฟัน แต่การซีลจะใช้หน้าฟันด้านที่ขบกันจะขบกันอย่างสนิท

National Pipe Tapered Fuel หรือ NPTF เป็นเกลียวชนิด Dry seal นิยมใช้ในงาน Fluid Power เมื่อขันแน่นแล้ว ที่ยอดของเกลียวนอกกับปลายร่องฟันเกลียวใน จะขบกันสนิทไม่มีช่องว่างเหลืออยู่ และมุมเอียงของยอดฟันเกลียวเท่ากับ 60 องศาและนิยมใช้ร่วมกับน้ำยากันรั่วซึม

British Standard Pipe ( BSP ) เป็นมาตรฐานเกลียวที่ได้รับความนิยม และได้รู้จักกันในฐานะของเกลียวอังกฤษ (Whitworth threads) สามารถแบ่งออกได้เป็น 2 ลักษณะ คือ

1. British Standard Pipe Parallel ( BSPP ) เป็นเกลียวตรง และที่ male และ female จะมีบ่า ( seat ) ทำมุม 30 องศาและมีมุมที่ยอดเกลียว 55 องศา การซีล มี 2 ชนิด คือ Metal Seal และ O-ring (จำเป็นต้องทำความสะอาดเกลียว และเศษของเกลียว เพื่อหลีกเลี่ยงความเสียหายของซีล)

• Metal Seal ( BSPP ) เกลียวชนิดนี้เส้นศูนย์กลางของข้อต่อ จำเป็นจะต้องตั้งฉากกับแนวศูนย์กลางของ Port และผิวจะต้องเรียบและไม่มีรอยขูดขีด ในระบบที่มีการสั่นสะเทือนมากๆ จำเป็นต้องมีการ Re-tightening

• Connector body with O-Ring การซีลของเกลียวชนิดนี้เป็นการซีลด้วย O-ring ข้อต่อจำเป็นจะต้องตั้งฉากกับแนวศูนย์กลางของ Port และผิวจะต้องเรียบและไม่มีรอยขูดขีด ( ไม่เกิน Rt16 ) เหมาะกับงานที่มีการสั่นสะเทือนสูง และแรงดึงที่เกลียวจะสูงโดยขึ้นอยู่กับขนาดเส้นผ่าศูนย์กลางของ O-ring และจะต้องมีร่อง Port แบบกว้าง ตามมาตรฐาน DIN 3852

• Connector body with Profile seal การซีลของเกลียวชนิดนี้ใกล้เคียงกับการซีลด้วย O-ring แต่แรงดึงที่เกลียวจะน้อยกว่า และข้อต่อจำเป็นจะต้องตั้งฉากกับแนวศูนย์กลางของ Port และผิวจะต้องเรียบและไม่มีรอยขูดขีด ( ไม่เกิน Rt16 ) เหมาะกับงานที่มีการสั่นสะเทือนสูงและจะต้องมีร่อง Port แบบ Normal ตามมาตรฐาน DIN3852

• Connector body with O-Ring for female port to ISO 6149 Part 3 Form ข้อต่อชนิดนี้ O-ring จะอิสระกับร่อง แต่ Port จำเป็นจะต้องมีร่องตามมาตรฐาน ISO 6149 Part 3

2. British Standard Pipe Tapered ( BSPT ) Male stud ของ BSPT สามารถใช้ร่วมกับ Female ได้ทั้ง BSPP And BSPT การซีลจะมีความคล้ายคลึงกับ NPT คือซีลด้วยเกลียวและนิยมใช้ร่วมกับน้ำยากันรั่ว ซึม

ตารางเปรียบเทียบ NPT VS BSP

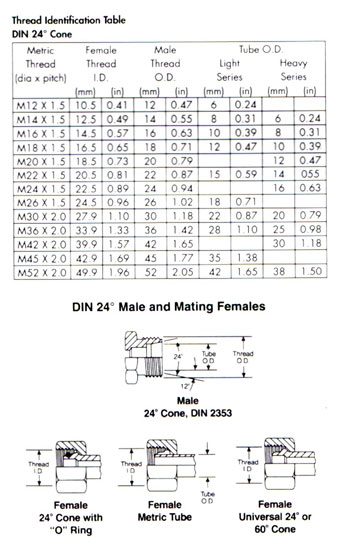

German DIN Connections - DIN 2353 24° Cone

The Society of Automotive Engineers ( SAE ) ได้กำหนดมุมของข้อต่อเท่ากับ 37 องศา ซึ่งจะนิยมใช้ในระบบไฮดรอลิค และจะถูกเรียกว่า เกลียว JIC
