machine ballscrew

การ Machine Ballscrew เพื่อใส่กับ Support Unit

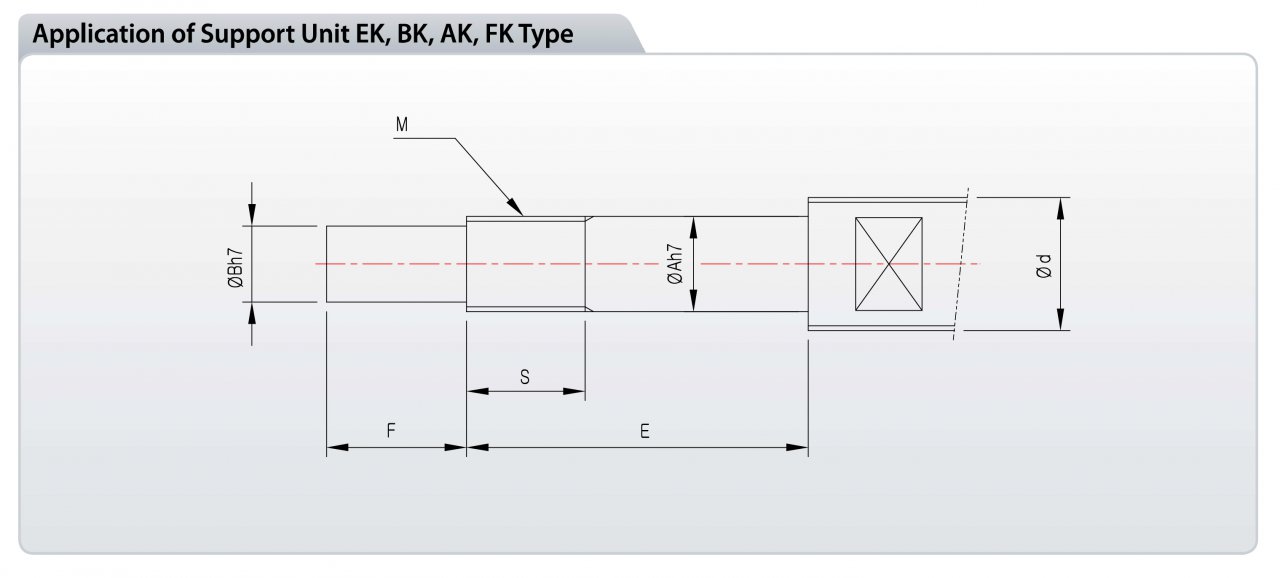

การกลึงหัวท้ายของ Ballscrew ด้านที่ต่อกับมอเตอร์และ Micro coupling (EK,BK,AK,FK type)

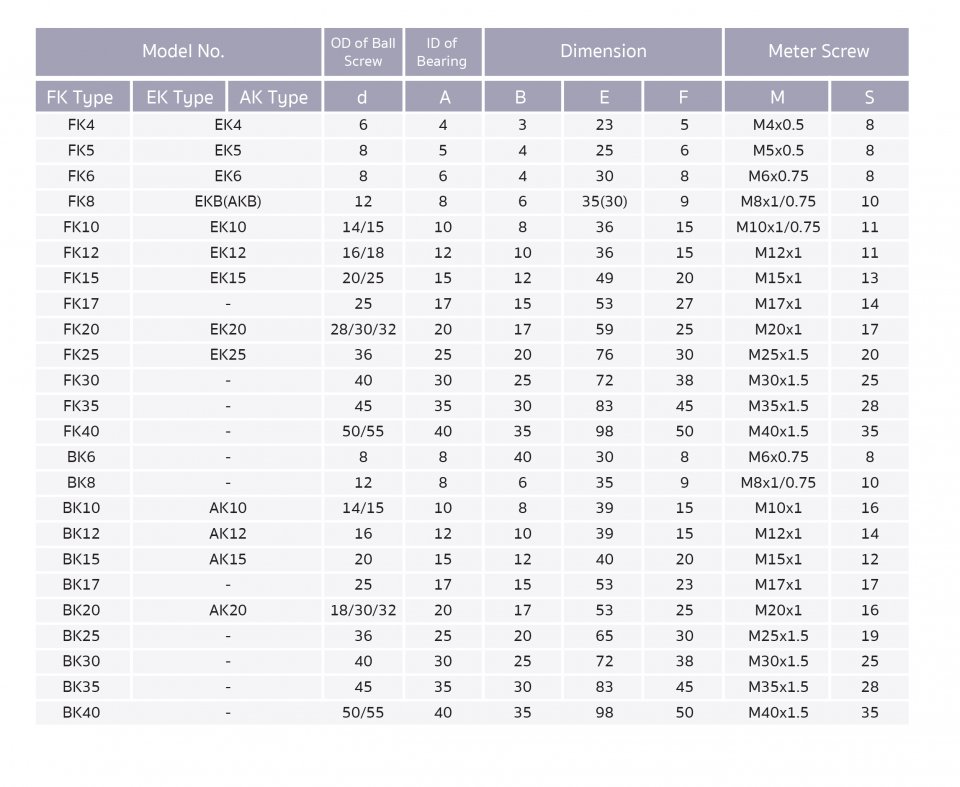

มีค่าที่แนะนำดังตารางต่อไปนี้

ขั้นตอนการเลือก Support และ การ Machine

1.เลือกจาก OD ของ Ballscrew (d) จากข้อมูลในตารางและแบบของ Ballscrew เช่น Ballscrew diameter 40 mm จะต้องใช้งานกับ Support Unit BK30 หรือ FK30

2.ทำการกลึง Ballscrew ตามแบบและข้อมูลในตาราง (ตามค่า d,A,B,E,F,M และ S)

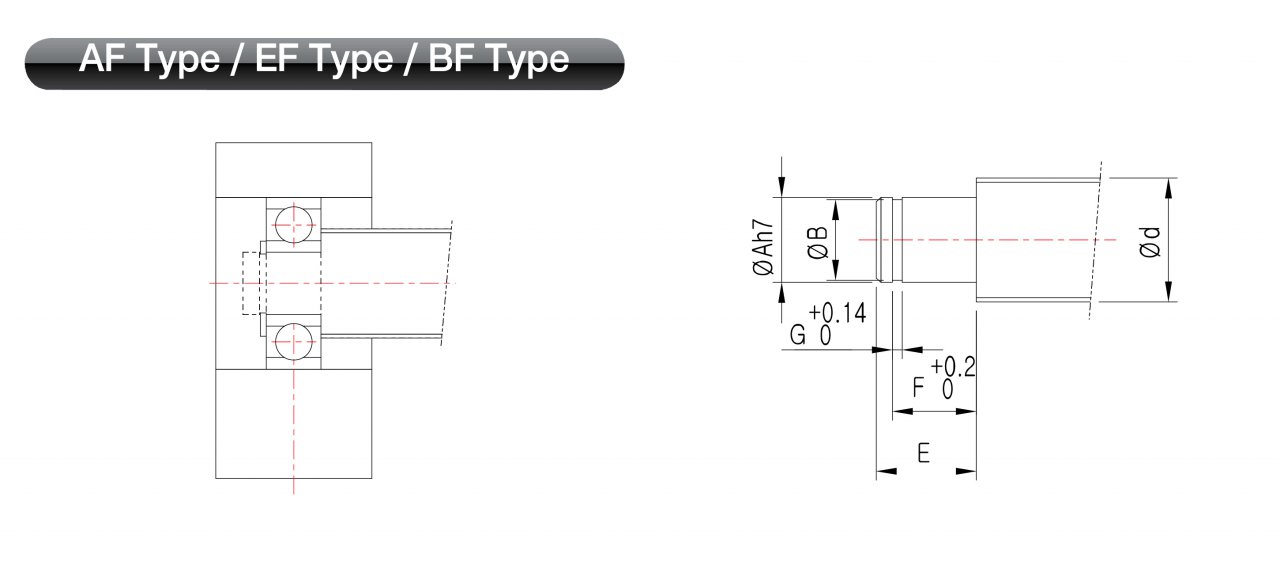

การกลึงหัวท้ายของ Ballscrew ด้านที่ไม่ต่อกับมอเตอร์และ Coupling (BF หรือ FF)

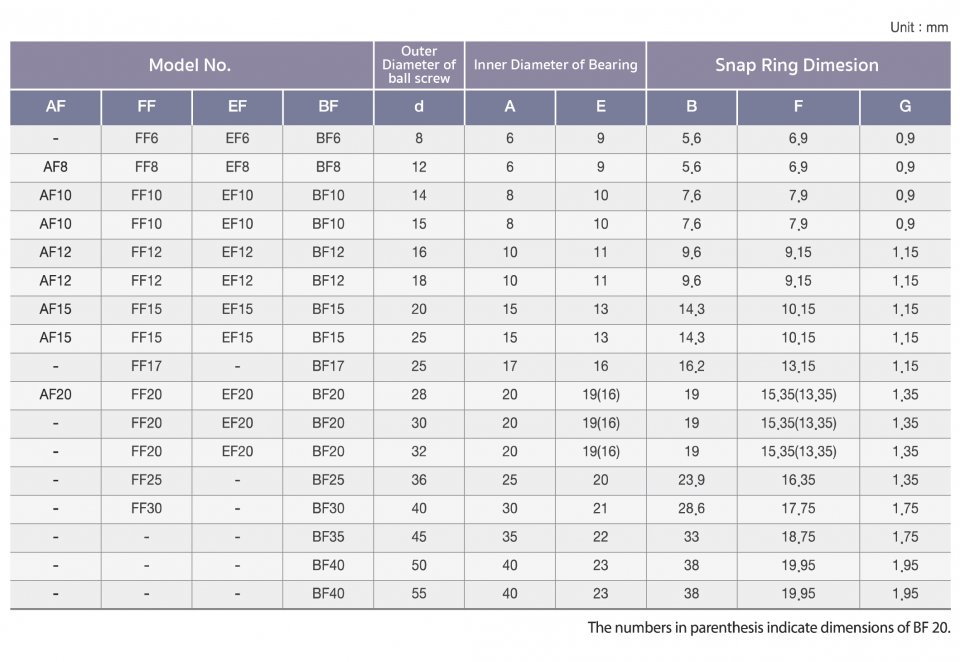

มีค่าที่แนะนำดังตารางต่อไปนี้

ขั้นตอนการเลือก Support และ การ Machine

1.เลือกจาก OD ของ Ballscrew (d) จากข้อมูลในตารางและแบบของ Ballscrew เช่น Ballscrew diameter 40 mm จะต้องใช้งานกับ Support Unit FF30 หรือ FF30

2.ทำการกลึง Ballscrew ตามแบบและข้อมูลในตาราง (ตามค่า d,A,E,B,F,G)
