accumulator

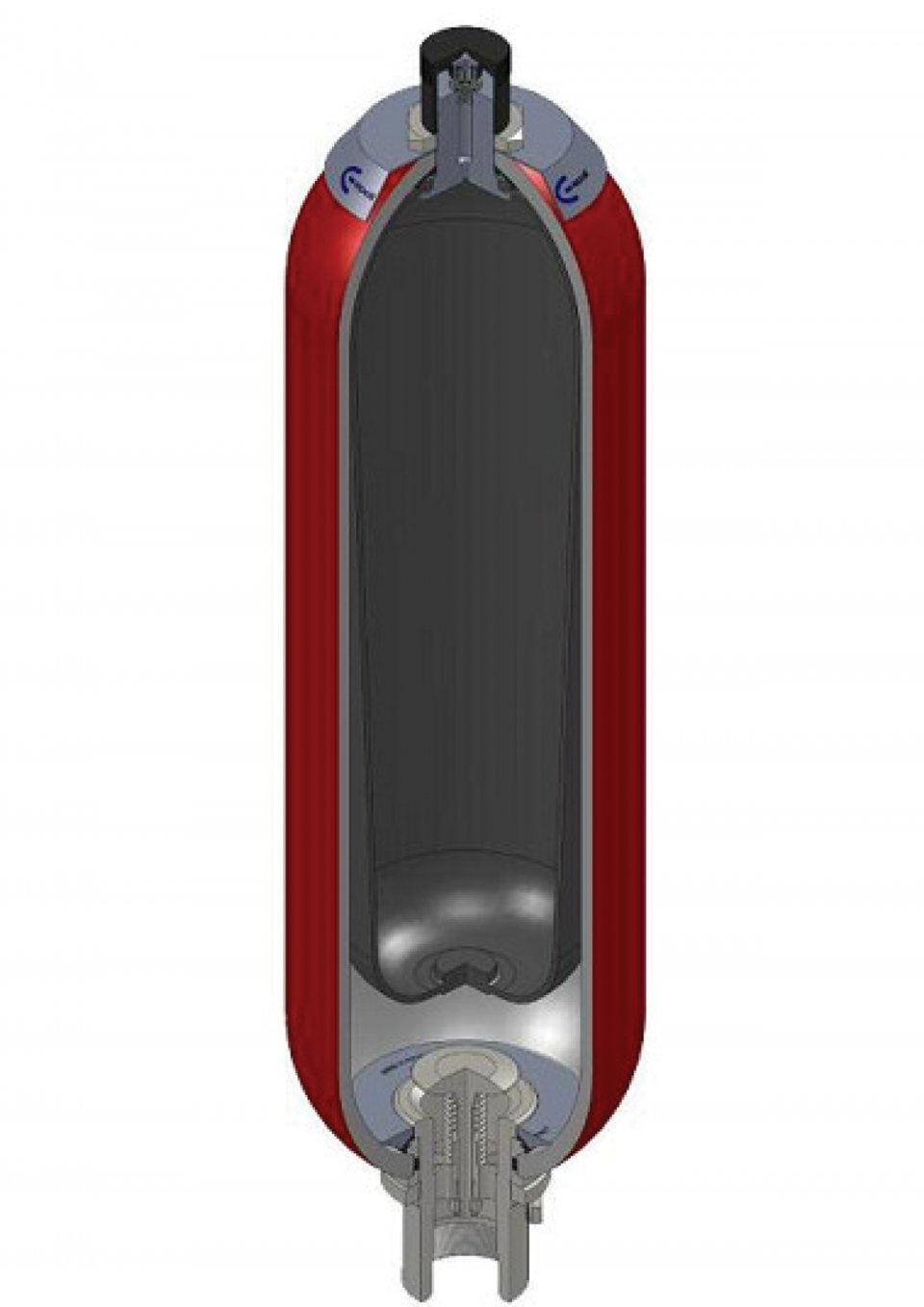

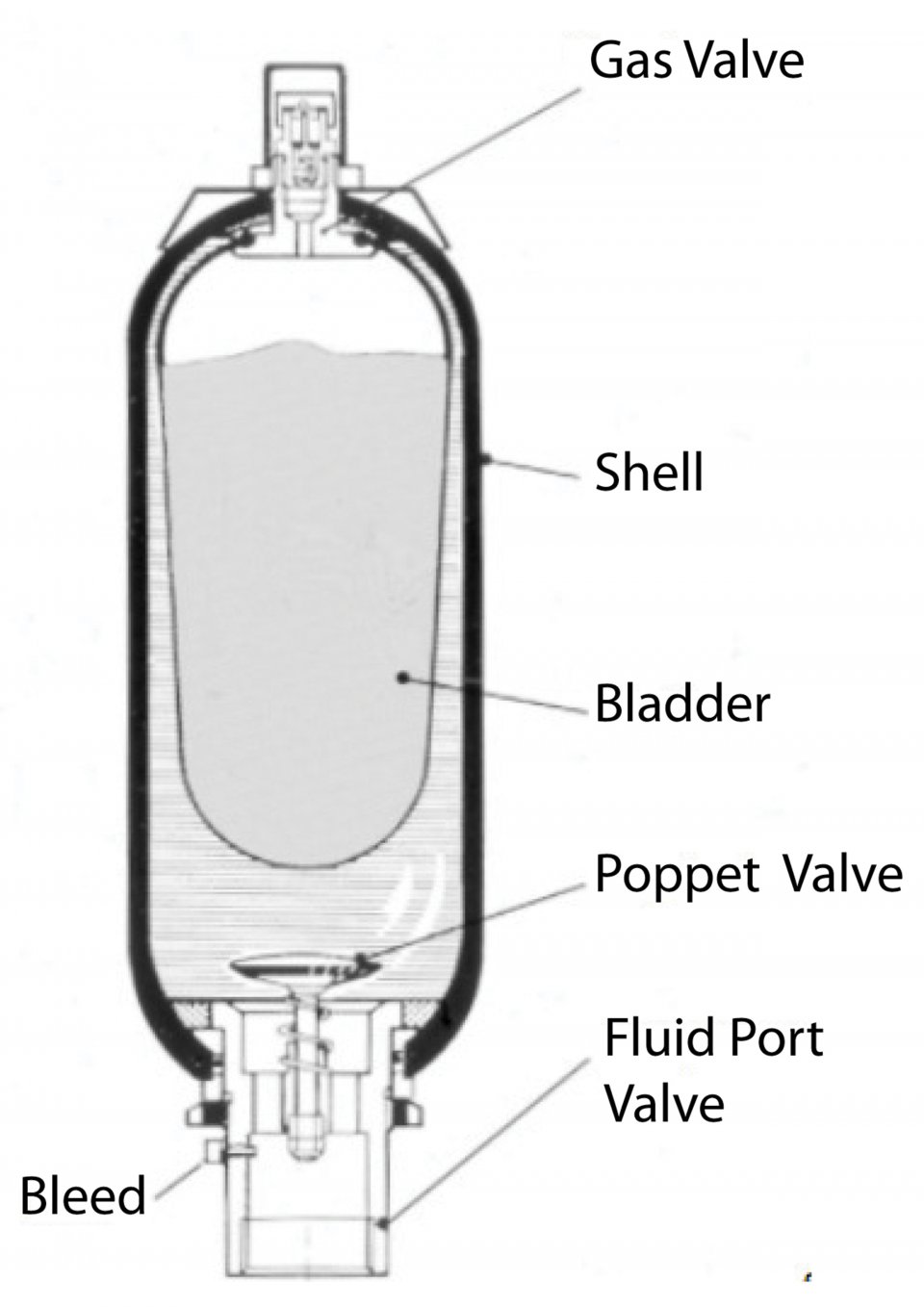

ส่วนประกอบของ Accumulator

• Shell เป็นเสื้อของถังสะสมพลังงานซึ่งทำมาจากเหล็กเกรดคุณภาพและได้มาตราฐานสากล

• Bladder เป็นอุปกรณ์ที่ถูกติดตั้งอยู่ภายใน ซึ่งมีหน้าที่กั้นระหว่างห้องน้ำมัน และแก๊ส ซึ่งผลิตจากยางคุณภาพ และจะเป็นชิ้นเดียวกันตลอดทั้ง Bladder

• Gas Valve เป็นอุปกรณ์เชื่อมต่อระหว่าง Accumulator Shell และ Bladder โดยแหวนยางและล็อคด้วยน็อต

• Poppet Valve เป็นอุปกรณ์ป้องกันไม่ให้ Bladder หลุดออกมาทางช่องทางออกของน้ำมัน ในขณะที่น้ำมันไหลออกไปยังระบบ และยังช่วยไม่ให้ Bladder กระแทกกับมุมของช่องทางน้ำมัน ซึ่งเป็นสาเหตุทำให้ Bladder แตกได้

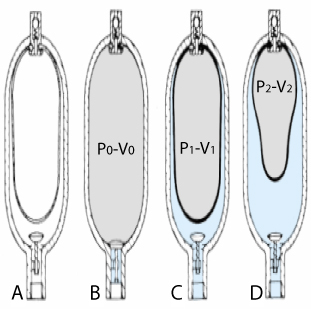

การทำงานของ Accumulator

• A.สถานะที่ Bladder ติดตั้งอยู่ภายในถังสะสมพลังงาน โดยที่อยู่ภายใต้ความดันบรรยากาศ

• B.สถานะที่ Bladder ติดตั้งอยู่ภายในถังสะสมพลังงาน และอยู่ภายใต้ความดันของก๊าซไนโตรเจน (ชาร์จแก๊สไนโตรเจนเข้าไปในถังสะสมพลังงาน)

• C.สถานะที่ Bladder อยู่ภายใต้ความดันต่ำสุดของระบบไฮดรอลิค แต่จำเป็นต้องสูงกว่าความดันของแก๊สไนโตรเจน

• D.สถานะที่ Bladder อยู่ภายใต้ความดันสูงสุดของระบบไฮดรอลิค แต่จำเป็นต้องต่ำกว่าความดันของ ถังสะสมพลังงานที่สามารถทนได้
