Hydraulic Proportional Valves Technology

ปัจจุบันการทำงานของส่วนประกอบต่างๆในระบบไฮดรอลิคจะมีความเกี่ยวเนื่องและสัมพันธ์กันมากขึ้น รวมถึงความต้องการที่หลากหลายมากขึ้น Proportional valve จึงเป็นอุปกรณ์ที่สนับสนุนความต้องการต่างๆนั้นได้เป็นอย่างดี

Proportional Valve จะทำให้การควบคุมนั้นง่าย สะดวกและเพื่อเพิ่มความยืดหยุ่น ให้กับการทำงานของเครื่องจักรนั้นได้ในงานที่มีการเคลื่อนที่ของกระบอกไป - กลับ ด้วยคงามเร็ว ที่ต้องการความแม่นยำสูง และทำงานอย่างต่อเนื่องได้เร็วๆนั้น Proportional Valve จะช่วยให้การทำงานของอุปกรณ์ยาวนานขึ้น เนื่องจากสามารถควบคุมอัตราเร่ง อัตราหน่วง ความเร็ว และอื่นๆได้ การพัฒนาในส่วนของหน้าที่การทำงานที่เชื่อถือได้ ไม่ซับซ้อน ในส่วนของ Printed Circuit Boards ได้มีส่วนช่วยสับสนุนในการใช้เทคโนโลยี Proportional Valves ใน Amplifier Card จะบรรจุอุปกรณ์ที่มีลักษณะ เฉพาะทางในด้านวงจร อิเล็คทรอนิกส์และได้ถูกออกแบบมาสำหรับ Proportional Valves ในแต่ละรุ่น

รูปที่ 1 Proportional Valves และ Amplifier Card

รูปที่ 2 Amplifier Card

ลักษณะเฉพาะของ Proportional Valves

1. การเปลี่ยนแปลงแรงดันไฟฟ้า input เข้าที่ Amplifier card จะส่งผลให้มีการปรับเปลี่ยนของ Proportional Valves (ทั้ง แรง และระยะ) อย่างเป็นสัดส่วนกัน

2. การปรับเปลี่ยนของ Proportional Valves นั้นจะทำให้อัตราการไหลหรือความดันนั้นเปลี่ยนให้เหมาะสมกับเครื่องจักรนั้นๆ

3. สำหรับตัวทำงานแล้ว Proportional Valves สามารถที่จะปรับเปลี่ยน ทั้งความเร็ว ความดันและทิศทางได้อย่างอิสระตามและแม่นยำ ตามเงื่อนไขของเครื่องจักร

4. สามารถควบคุมอัตราเร่ง อัตราหน่วง ได้ตามความต้องการ

ตัวอย่าง

การควบคุมการทำงานของกระบอก ที่ต้องการความเร็วขณะยืดออกและหดกลับที่ความเร็วไม่เท่ากัน รูปที่ 3 คือการใช้ Directional Control Valve ควบคุมความเร็วของกระบอกยืดออกหดกลับที่ความเร็วไม่เท่ากัน รูปที่ 3 คือการใช้ Directional Control Valve ควบคุมความเร็วของกระบอกยืดออกหดกลับที่ความเร็วไม่เท่ากัน จะเห็นได้ว่ามีการเพิ่มอุปกรณ์ไฮดรอลิคเข้าไปในระบบ เช่น Poppet Valves และ Flow Control Valve เพื่อให้สามารถควบคุมความเร็วของกระบอกได้หลายความเร็วส่วน รูปที่ 4 คือการใช้ Proportional Valve ควบคุมการทำงานของกระบอกที่ความเร็วยืดออกหดกลับไม่เท่ากันจะเห็นว่า ไม่มีอุปกรณ์ไฮดรอลิคเพิ่มเข้าไปในระบบ แต่สามารถควบคุมการทำงานของกระบอกได้นิ่มนวลและมีความเร็วที่เป็นเปลี่ยนแปลงได้ไม่จำกัด ซึ่ง Proportional Valve จะถูกควบคุม ด้วย Amplifier Card อีกที

รูปที่ 3 Directional Control Valve

รูปที่ 4 Proportional Control Valves

ตัวอย่าง

การควบคุมการทำงานของกระบอก ที่ต้องการความเร็วขณะยืดออกและหดกลับที่ความเร็วไม่เท่ากัน รูปที่ 3 คือการใช้ Directional Control Valve ควบคุมความเร็วของกระบอกยืดออกหดกลับที่ความเร็วไม่เท่ากัน รูปที่ 3 คือการใช้ Directional Control Valve ควบคุมความเร็วของกระบอกยืดออกหดกลับที่ความเร็วไม่เท่ากัน จะเห็นได้ว่ามีการเพิ่มอุปกรณ์ไฮดรอลิคเข้าไปในระบบ เช่น Poppet Valves และ Flow Control Valve เพื่อให้สามารถควบคุมความเร็วของกระบอกได้หลายความเร็วส่วน รูปที่ 4 คือการใช้ Proportional Valve ควบคุมการทำงานของกระบอกที่ความเร็วยืดออกหดกลับไม่เท่ากันจะเห็นว่า ไม่มีอุปกรณ์ไฮดรอลิคเพิ่มเข้าไปในระบบ แต่สามารถควบคุมการทำงานของกระบอกได้นิ่มนวลและมีความเร็วที่เป็นเปลี่ยนแปลงได้ไม่จำกัด ซึ่ง Proportional Valve จะถูกควบคุม ด้วย Amplifier Card อีกที

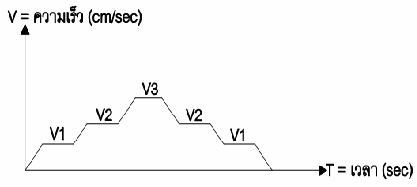

รูปที่ 5 กราฟแสดงความเร็วของกระบอกขณะยืดออก โดยควบคุมแบบ Directional Control Valves

รูปที่ 6 กราฟแสดงความเร็วของกระบอกขณะยืดออก โดยควบคุมแบบ Proportional Control Valves

แผนก Hydraulic
