i fitting superlock

นวัตกรรมใหม่แห่งวงการ Fitting

Tube Fitting That is :

• The Most-Advanced

• Industry-Changing

• Cheron-Approved

• BMIT-Patented

Why i-Fitting is the Right choice?

Can You See The Leak Points?

Perfect Connection Can Be Seen, Heard, Felt with this Safest Fitting In The Market

การติดตั้งที่แม่นยำและสมบูรณ์แบบสามารถติดตั้งได้ด้วยตัวเอง

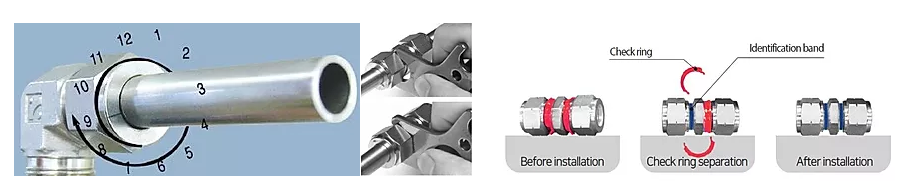

เนื่องจากสาเหตุการรั่วไหลของข้อต่อท่อส่วนมากแล้วมาจากการติดตั้งที่ไม่ถึงจุดแน่นกระชับตรงตามที่ผู้ผลิตได้ระบุไว้คือหลังจากใช้มือหมุนฝาครอบจนสุดต้องใช้ประแจขันฝาครอบไปอีก 1-1/4 รอบแล้วใช้เกจย์วัดระยะห่างใต้ฝาครอบเพื่อตรวจสอบ ซึ่งทำให้เกิดความล่าช้าในการปฏิบัติงานและมีโอกาสเกิดข้อผิดพลาดได้เนื่องจากไม่สามารถควบคุมการติดตั้งข้อต่อให้มีความแน่นกระชับเท่ากันทุกๆจุดในงานที่ต้องติดตั้งพร้อมกันเป็นจำนวนมาก

แต่ปัจจุบันมีนวัตกรรมใหม่เกิดขึ้นมาเพื่อแก้ไขปัญหาการรั่วไหลจากการติดตั้งโดยได้เสริมฟังก์ชั่นเกจย์วัดระยะห่าง(เช็คริง)เข้ามาซึ่งทำหน้าที่เป็นตัวกำหนดระยะเมื่อมีการติดตั้งจนถึงจุดกระชับที่เหมาะสมเกจย์วัดระยะจะดีดตัวออกนั้นคือจุดสมบูรณ์ที่เรากล้ารับประกันว่าจะไม่เกิดการรั่วไหลขึ้นกับข้อต่อชนิดนี้แม้ว่าจะเป็นช่างใหม่ที่ยังขาดทักษะก็ตามและสามารถช่วยลดเวลาการตรวจสอบได้เป็นอย่างมาก

ปรับปรุงประสิทธิ์ภาพการผลิตและลดต้นทุน

I-Fitting ช่วยใช้การติดตั้งมีประสิทธิภาพและความปลอดภัยโดยมีตัวช่วยระบุสถานะของการติดตั้งที่สมบูรณ์โดย “การมองเห็น,การได้ยิน,การสัมผัส เมื่อการติดตั้งเสร็จสิ้นไม่ต้องตรวจสอบด้วยเครื่องมือพิเศษใดๆ(ซึ่งปกติแล้วงานติดตั้งที่มีมาตรฐานจำเป็นต้องตรวจซ้ำด้วยเครื่องมือพิเศษโดยการวัดระยะห่างใต้ฝาครอบ) จึงช่วยลดเวลาในการติดตั้ง การตรวจสอบรวมถึงข้อผิดพลาดที่จะเกิดขึ้นกับการติดตั้งแบบเดิม

Structure

1.บอดี้ Body

2.ตาไก่ด้านหน้า Front Ferrule

3.ตาไก่ด้านหลัง Back Ferrule

4.ฝาครอบ Nut

5.ไอเด็นทิฟิเคชั่นริง Identification Ring

6.อินสเปกชั่นเช็คริง Inspection Check Ring

วิธีการติดตั้ง

A .จัดเตรียมชุดอุปกรณ์การติดตั้งและข้อต่อควรตรวจเช็คชิ้นส่วนข้อต่อตาม รูปที่ 1

B. คลายฝาครอบ(4)ออกเล็กน้อยแล้วสวมท่อเข้าข้อต่อให้ปลายท่อชนบ่าภายในบอดี้ใช้มือขันฝาครอบ(4)ตามเข็มนาฬิกาจนสุด ก่อนการใช้ประแจขัน (ต้องมั่นใจว่าปลายท่อชนบ่าด้านในบอดี้)

C. ใช้ประแจขันฝาครอบ(4)ตามเข็มนาฬิกาจนกระทั่งอินสเปกชั่นเช็คริง(6)ดีดออกให้หยุดการขันทันทีเราสามารถมองเห็น ไอเด็นทิฟิเคชั่นริง(5)แสดงว่าการติดตั้งเสร็จสมบูรณ์แล้ว

● ข้อต่อไซส์นิ้ว (Inches) อินสเปกชั่นเช็คริง(6)จะเป็นสีแดง และ ไอเด็นทิฟิเคชั่นริง(5)จะเป็นสีน้ำเงิน

● ข้อต่อไซส์มิลลิเมตร (Metric) อินสเปกชั่นเช็คริง(6)จะเป็นสีส้ม และ ไอเด็นทิฟิเคชั่นริง(5)จะเป็นสีเขียว

ข้อดี

- ลดระยะเวลาการติดตั้งเมื่อเปรียบเทียบกับรุ่นธรรมดา

- สามารถตรวจสอบได้จาก “การมองเห็น,การได้ยิน,การสัมผัส (เราจะมองเห็นไอเด็นทิฟิเคชั่นริง(5)หลังการติดตั้ง ที่เสร็จสมบูรณ์แล้วได้อย่างชัดเจน)

- ไม่จำเป็นต้องใช้เครื่องมือวัดเพื่อตรวจสอบซ้ำ (สามารถติดตั้งภายในขั้นตอนเดียว)

- ลดต้นทุนในการติดตั้งด้านเวลาได้เป็นอย่างมาก

- สามารถติดตั้งได้ง่ายแม้ไม่มีประสบการณ์

แผนก Pipe & Accessories

Email : sales.acr@pneumax.co.th

โทรศัพท์ : 02-726-8000 ต่อ 530-536
